SH-900A-G故障录波及测距装置

一、概述

1.1 应用范围

该装置设计采用 FPGA 结合嵌入式实时操作系统，适应电力系统发展需求的嵌入式电网通信记录、分析装置。具有可扩展性好、实时在线监视等优点，提供多种模式的分析手段，适应不同层次的客户使用，操作简便。

1.2 技术特点

1.分布式架构设计：

本装置采用分布式架构设计，可以根据接入量使用多个采集单元，同时配有集中管理单元，将各个采集单元的数据进行合成。

2.嵌入式硬件、嵌入式操作系统：

采用 FPGA 以及高速 X86 进行采集处理，本系统基于 IntelHaswell平台，使用 Intel Celeron 2980U 处理器。数据采集及打时间戳均由 FPGA完成，采集到的数据通过 PCI-express 总线传输至主处理器进行数据分析，无论是数据采集、传输还是运算方面均可打到很高的性能。

3.分布式大容量存储：

录波单元配有两块硬盘，暂稳态独立存储。

1.3 遵循标准

GB/T 2423.1－2001 电工电子产品环境试验 第 2部分:试验方法 试验 A:低温（idt IEC 60068－2－1:1990）

GB/T 2423.2－2001 电工电子产品环境试验 第 2部分:试验方法 试验 B:高温（idt IEC 60068－2－2:1974）

GB/T 2423.9 电工电子产品环境试验 第 2部分:试验方法 试验Cb:设备用恒定湿热（idt IEC 60068－2－56:1988）

GB/T 2887－2000 电子计算机场地通用规范

GB/T 7261－2000 继电器及装置基本试验方法

GB/T 9361 计算机场地要求

GB/T11287－2000 电气继电器 第 21部分：量度继电器和保护装置的振动冲击碰撞和地震实验 第 1篇：振动实验（正弦波）

GB/T14537－1993 量度继电器和保护装置的冲击与碰撞试验（idt IEC 60255–21–2:1988）

GB/T14598.9－2002 电气继电器 第 22部分：量度继电器和保护装置的电气干扰试验 第 3篇：辐射电磁场骚扰试验（idt IEC 60255－22－3:2000）

GB/T14598.10－1996 电气继电器 第 22部分：量度继电器和保护装置的电气干扰试验 第 4篇：快速瞬变干扰试验（idt IEC 60255－22－4:1992）

GB/T14598.13－1998 量度继电器和保护装置的电气干扰试验 第 1部分：1MHz脉冲群干扰试验（eqv IEC 60255－22－1:1988）2

GB/T14598.14－1998量度继电器和保护装置的电气干扰试验 第 2部分：静电放电试验（idt IEC 60255－22－2:1996）

GB/T14598.16－2002 电气继电器 第 25部分：量度继电器和保护装置的电磁发射试验(idt IEC60255－25:2000）

DL/T 663－1999 220～500KV电力系统故障动态记录装置检测要求

DL/T 667－1999 远动设备及系统 第 5部分：传输规约 第 103篇：继电保护设备信息接口配套标准（idt IEC60870－5－103:1997）

IEC 60255－22－5:2002电气继电器 第 22－5部分：量度继电器和保护装置的电气干扰试验——浪涌抗扰度试验

IEC 60255–22–6:2001 电气继电器 第 22–6部分：量度继电器和保护装置的电气干扰试验——射频场感应的传导干扰的抗扰度

IEC 60255–22–7:2003 电气继电器 第 22–5部分：量度继电器和保护装置的电气干扰试验——工频抗扰度试验

IEC 60255－24:2000 电气继电器 第 24部分：电力系统数据交换的一般格式

DL/T 860.81 变电站通讯网络和系统 第 8-1部分：特定通信服务映射（SCSM）映射到 MMS（ISO／IEC9506 第二部分）和 ISO／IEC8802-3

DL/T 860.92 变电站通讯网络和系统 第 9-2部分：特定通信服务映射（SCSM）通过 ISO／IEC8802-3传输采样测量值

1.4 抗电磁干扰能力

1）能承受 GB/T14598.13中３和４规定的衰减振荡波形干扰，振荡频率选１ＭＨｚ和 100ｋＨｚ。

2）能承受 GB/T14598.10规定的严酷等级为 IV级的快速瞬变干扰；

3）能承受 GB/T14598.14规定的严酷等级为 IV级的静电放电干扰。

4）能承受 GB/T14598.13规定的严酷等级为 IV级的脉冲群干扰；

5）能承受 GB/T 14598.9规定的严酷等级为 III级的射频电磁场辐射抗扰度试验；

6）能承受 GB/T 14598规定的严酷等级为 III级的浪涌干扰；

符合 GB/T 14598.16-2002中 4.1规定的传导发射限值和 4.2规定的辐射发射限值；

7）能承受 GB/T 14598.17 中规定严酷等级为 III级的射频场感应的传导骚扰的抗扰度试验。

8）能承受 GB/T 14598.19中规定严酷等级为 A级的工频抗扰度试验。

二、面板接口分布

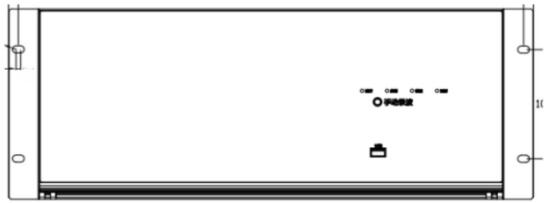

2.1 录波单元正面面板布置图

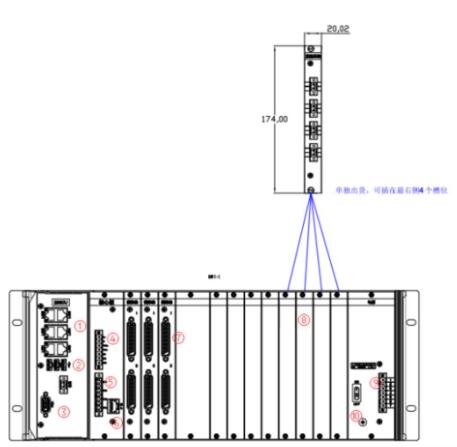

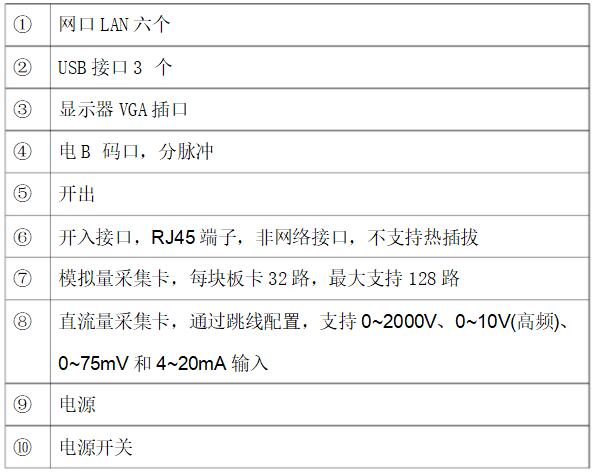

2.2 录波单元背面面板布置图

2.3 开入箱背面图
