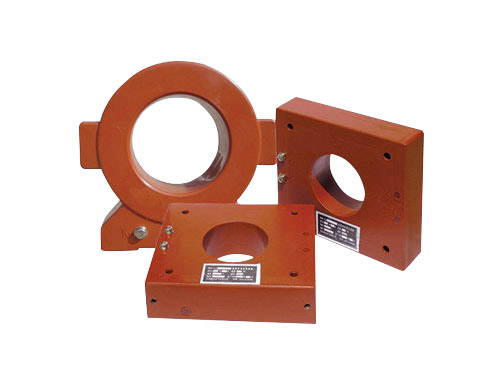

SH-LJ系列零序电流互感器

一、概述

零序电流互感器在电力系统产生零序接地电流时为继电保护装置提供采样信号使用。我公司生产SH-LJ系列、孔径φ40mm～φ240mm的零序电流互感器(电缆型)，有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。产品分整体式和组合式两类。互感器采用工程塑料外壳，树脂浇注成全密封，外形美观、安装方便、节省安装空间，规格品种多，可适应各种保护装置的需要和电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)的需要。

二、技术参数

环境温度：-10?C～+50?C。大气压力：80～110kPa。

空气相对湿度：≤90％（25?C）；≤50％（40?C）。

海拔高度：不高过3000米。额定电源电压：AC 0.4kV～66kV

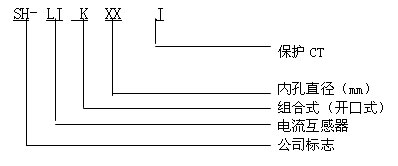

三、型号说明

四、主要技术数据及尺寸（单位：mm）

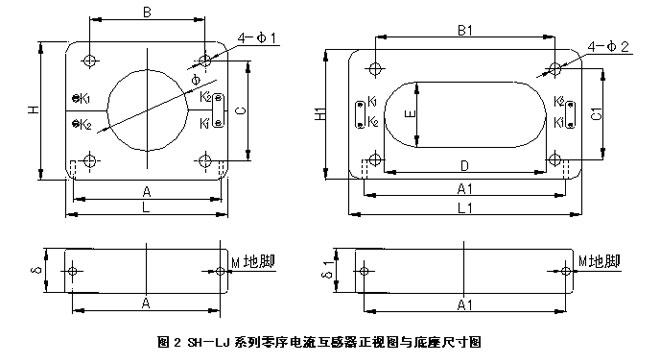

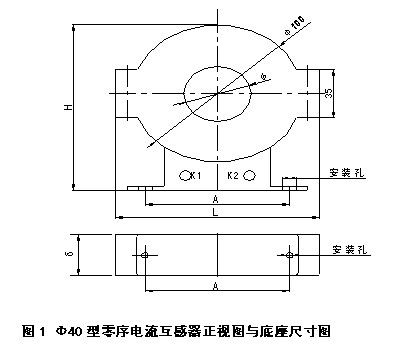

注：互感器长为Ｌ/L1，高为H/H1，厚度为δ/δ1，地脚孔的中心距为A/A1，四孔间尺寸为B/B1、C/C1， 椭圆孔尺寸为E、D，圆孔孔径为Φ。Φ1/Φ2孔为水平安装孔。

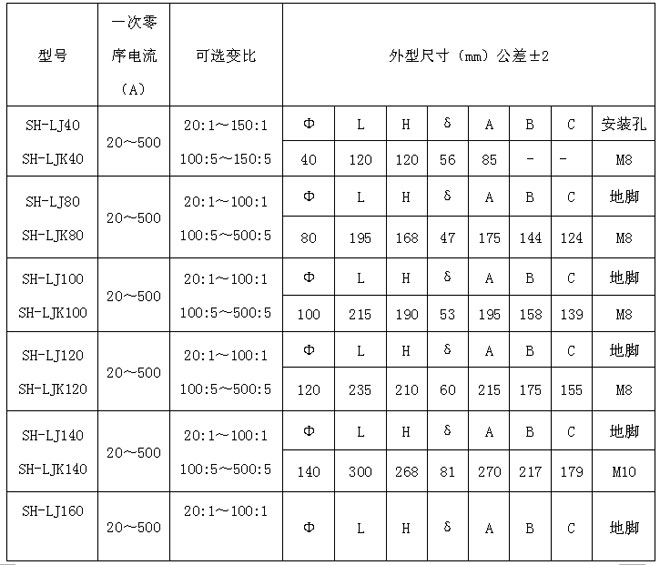

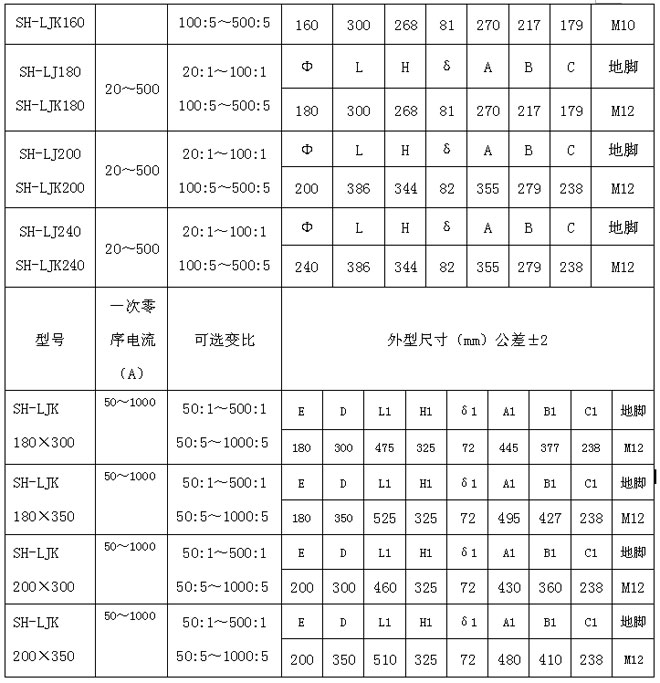

数据及尺寸：

备注：可根据用户需求定制φ40，φ260，φ300，φ350等口径的零序电流互感器。

五、订货须知

●请告知产品型号、内孔直径（mm）。

●请告知一次零序电流，二次零序电流（或电流比）。

●请告知二次负荷容量或负载阻抗。

●请告知准确限值系数、准确级（如果有）。

●请告知订货数量。
