SHML系列小电流接地保护装置

一、概述

在小电流接地系统中，单相接地是常见的故障。虽不影响负荷连续供电，但发生单相接地故障后，非故障相对地电压升高，长时间带故障运行影响系统稳定及设备，甚至会进一步将故障扩大为相间短路。因此，发生接地故障后应能迅速准确地查找出接地线路，以便进行故障定位以消除故障。

本系列产品可应用于电力系统变电站、发电厂以及煤矿、钢铁、冶金、化工等厂矿企业的供电系统。

二、功能及特点

●采用高性能DSP，集成度高，抗干扰能力强，运行速度快，可靠性高。

●引入相对测量概念和自适应跟踪技术，自适应运行方式，降低了误判和漏判的概率。

●自适应主接线方式，能自动识别系统运行方式的改变。

●可存储多条故障信息，汉字化输出可通过液晶屏显示追忆。

●RS-485、RS-422通讯接口；DISA、MODBUS通讯规约可选。

●标准4U机箱，可监测2个电压等级、4段母线、60条馈线。

●人机交互界面友好，采用液晶汉字信息显示。

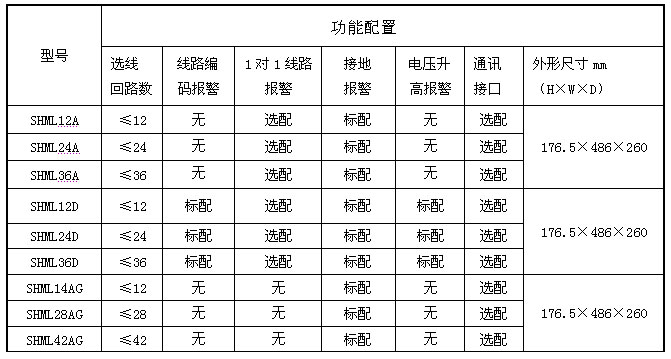

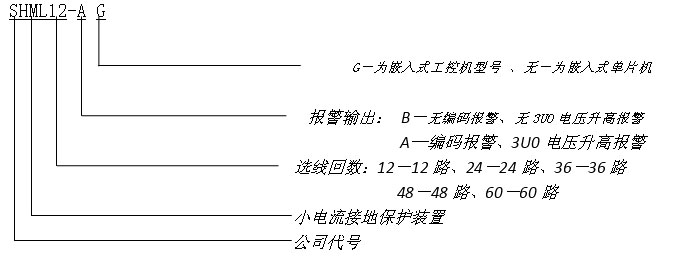

三、装置选型配置

四、电气参数

输入量额定值

●零序电压 (U01～U04)： 100V 功耗：<0.5va<>

●零序电流（CT1～CT36）： 0.6A 功耗：<0.5va<>

●电源电压：AC220V±l0％，50Hz；或DC220V±l0％ (可定制DC110V工作电源)

●零序电流回路输入配置：12路、24路、36路、48路、60路。

输出量额定值

●线路接地报警输出回路继电器接点允许电流 ≤8A／AC250V或8A／DC30V。

●分类报警继电器输出接点允许电流≤8A／AC250V或8A／DC30V 。

五、装置开屏尺寸图（单位：mm）

六、订货须知

●请告知产品型号、名称、规格。

●请告知装置电源电压。

●请告知是否需要通讯功能及选择何种通讯接口及通讯协议。

●请告知所需监测的母线段数及选线回路数。

●请注意所选装置开屏尺寸。
