SHPGY-2型继电保护试验电源屏

一、概述

SHPGY-2继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及自动装置反事故措施要点》的有关规定设计制造的产品，它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作的质量，设备提供了可靠。

本设备适用于发电厂、变电站等场所，用于输出标准的继电保护试验电源。
二、技术性能特点

●采用双路电源供电，通过切换开关转换，使供电的可靠性。

●交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离,并在初级与次级之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△/Y接线方式，抑制三次谐波反串入供电电网。

●直流电源可以连续平滑的调节电压，以适应不同试验项目的需要。

●交流电源的控制均采用DZ47-60型自动开关，它动作迅速、寿命长、有过负荷自动跳闸的功能。

●输出交流电源装有漏电保护开关，。

●屏面绘有模拟电路，使操作人员容易识别，避免发生误操作。

三、主要技术指标参数

工作电源

●三相四线380V/50Hz两路输入互为备用。

额定输出交流部分

●额定输出电压：380/220V，三相四线，共三路输出。

100/58V，三相四线，共三路输出。

●三相输入平衡时，输出不平衡度小于1%。

●三次谐波分量小于3%。

●输入变压器容量15kVA，在八小时工作制情况下，大输出电流为3×22.8A。

额定输出直流部分

输出直流电压0～250V连续可调，分三路输出。

整流变压器容量5kVA，在八小时工作制情况下，大输出电流20A。

输出直流纹波系数K<1.5%。<>

四、注意事项

●本装置有两路输入电源，不要同时合上，切换开关请不要带负荷操作。

●直流停用时，应将调压器逆时针旋至零位。

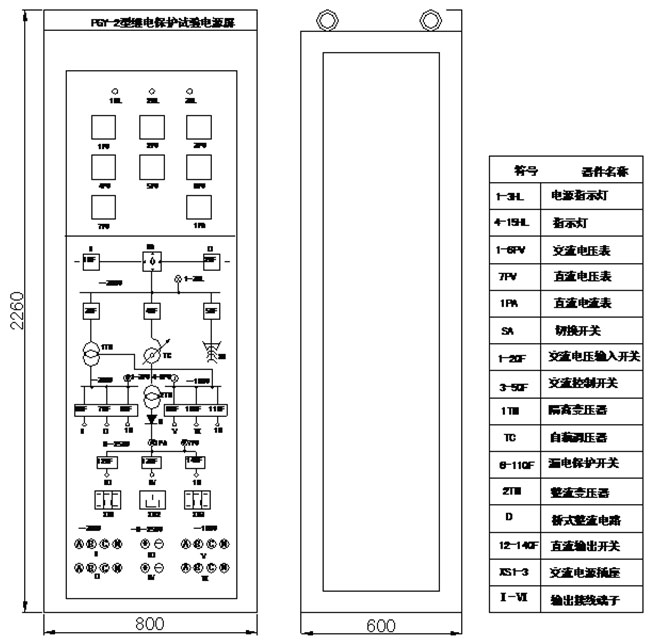

五、装置外形尺寸及屏面模拟图（单位：mm）

六、订货须知

●请告知屏体颜色（提供色标）、尺寸及数量。

●请告知装置运行海拔高度。

●可根据用户需求采用高频电源模块替代调试整流模块。

●可根据用户需求采用数字电压表、电流表等仪表。
