SH-XH消弧线圈自动跟踪补偿成套装置

一、概述

对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66KV配电系统中主要采用小电流接地运行方式。为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流过10A时，均应安装消弧线圈装置。由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。

我公司所研制生产的SHXH系列消弧线圈装置，该成套装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，全彩色大屏幕液晶屏，全汉字显示。具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行调节。

该装置采用残流增量法和有功功率法等算法，对高压接地线路进行选线，选线准确、迅速。

本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈设备理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的配套产品。

二、技术性能及特点

控制器采用工业计算机平台，双CPU架构，多层电路板处理，运行稳定可靠。

采用全彩色液晶全中文显示，参数显示、设置及查询方便直观。

调节准确、速度快，且调节范围宽，可额定电流全范围调节。

内嵌高压接地选线模块，采用残流增量法及有功功率法，使选线快速准确。

设有RS232及RS485通讯接口，可实现与上位机的通讯，达到信号的远距离传送。

可实现单相接地故障的声光控报警功能。

设有标准并口打印机，可实现数据打印，接地信息打印。

具有一控二功能，可实现同一系统内两套消弧线圈随系统运行情况自动变换。

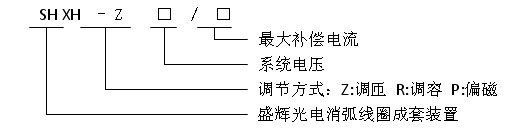

三、型号说明

四、产品技术指标

电压等级：6KV~66KV

母线段数：两段

电容电流测量误差：小于2%

调档时间：小于20ms

接地残流：小于5A

控制器电源：

一路交流220V， 额定频率：50Hz

一路直流220V/110V，额定频率：50Hz

控制器适用环境

温度：-10℃~+45℃

湿度：小于95%

选线路数：8~42路

通讯接口：RS232/RS485

五、成套装置选型

本公司部分产品规格如下表，供用户做选型参考，对于用户所需特殊规格，本公司可按要求为用户订做。
