一、概述
SHNGR系列接地电阻柜广泛应用于发电厂厂用电系统、变电所供电系统、工矿企业配电系统等0.4～66kV交流电网的变压器中性点上。近十年来城市负载增长迅速，系统电容电流大幅度增加，运行方式经常变化，使用消弧线圈调整困难，且不能完全消除弧光接地过电压,易造成系统中绝缘薄弱点击穿，使事故扩大。而中性点接地电阻柜起到限流降压作用，同时抑制了系统谐振过电压，故采用此方式接地的系统越来越多。
二、技术性能及特点
电阻元件材质为不锈钢或合金材料，耐高温，抗氧化能力强，导电率高，阻值误差小。
电阻柜用于户内或户外，柜体采用不锈钢板或冷轧钢板喷塑制成。
可加装隔离开关，以方便检修。
可根据用户要求加装温湿度控制装置。
对单相接地故障，能够有效起到降低电压，减小零序电流的作用。

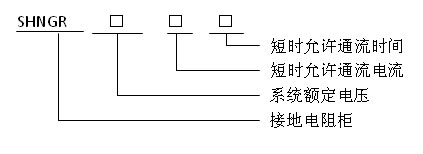

三、型号说明
四、典型规格型号及参数
| 型号 | 系统额定 电压kV | 电阻柜额定 电压kV | 短时允许 通流A | 短时通流 时间s | 标称阻值Ω (±5%) |
| SHNDR0.4-35 | 0.4 | 0.23 | - | - | 35 |
| SHNDR0.4-44 | 0.4 | 0.23 | - | - | 44 |
| SHNDR0.66-76 | 0.66 | 0.38 | - | - | 76 |
| SHNGR6.0-400-10 | 6.0 | 3.46 | 400 | 10 | 8.6 |
| SHNGR6.0-600-10 | 6.0 | 3.46 | 600 | 10 | 5.7 |
| SHNGR6.3-100-10 | 6.3 | 3.64 | 100 | 10 | 36.4 |
| SHNGR6.3-200-10 | 6.3 | 3.64 | 200 | 10 | 18.2 |
| SHNGR6.3-400-10 | 6.3 | 3.64 | 400 | 10 | 9.1 |
| SHNGR6.3-600-10 | 6.3 | 3.64 | 600 | 10 | 6.0 |
| SHNGR10.5-200-10 | 10.5 | 6.0 | 200 | 10 | 30 |
| SHNGR10.5-400-10 | 10.5 | 6.0 | 400 | 10 | 15 |
| SHNGR10.5-600-10 | 10.5 | 6.0 | 600 | 10 | 10 |
| SHNGR10.5-1000-10 | 10.5 | 6.0 | 1000 | 10 | 6 |
| SHNGR22-400-10 | 22 | 12.7 | 400 | 10 | 31.7 |
| SHNGR22-600-10 | 22 | 12.7 | 600 | 10 | 21.2 |
| SHNGR22-1000-10 | 22 | 12.7 | 1000 | 10 | 12.7 |
| SHNGR35-400-10 | 35 | 20 | 400 | 10 | 50 |
| SHNGR35-600-10 | 35 | 20 | 600 | 10 | 33.3 |
| SHNGR35-800-10 | 35 | 20 | 800 | 10 | 25 |
| SHNGR35-1000-10 | 35 | 20 | 1000 | 10 | 20 |
| SHNGR35-1250-10 | 35 | 20 | 1250 | 10 | 16 |
| SHNGR35-1600-10 | 35 | 20 | 1600 | 10 | 12.5 |
| SHNGR35-2000-10 | 35 | 20 | 2000 | 10 | 10 |
| SHNGR66-1000-10 | 66 | 38 | 1000 | 10 | 38 |
| SHNGR66-1250-10 | 66 | 38 | 1250 | 10 | 30.4 |
| SHNGR66-1600-10 | 66 | 38 | 1600 | 10 | 23.7 |
| SHNGR66-2000-10 | 66 | 38 | 2000 | 10 | 19 |
