一、产品概述
该系列综合分析仪是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
二、产品特点
◆ 高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快
◆ 采用工业级32位通信处理器
◆ 低功耗设计，支持多级休眠和唤醒模式，限度降低功耗
◆ WDT看门狗设计，使系统稳定
◆ 支持串口软件和远程维护
◆ 在线温度实时测量，温度准确性高、实时性强
◆ 采用存储技术，断电后设定参数不丢失
◆ 可带网络接口
◆ 集成USB接口参数设置数据导出便以操作
◆ 触摸屏显示直观、分辨率高、操作方便
三、技术参数
3.1、装置技术参数
技术参数 | 技术指标 | |
使用环境 | 环境温度 | -10℃～+55℃（正常工作） |
环境湿度 | ≤95% | |
大气压力 | 80～110KPa | |
海拔高度 | ≤2500米 | |
工作电源 | 电源 | AC85～265V/DC110～370V |
功耗 | ≤10W | |
隔离耐压 | 2KV | |
电源跌落 | 200ms | |
绝缘性能 | 抗电强度 | 外壳与端子之间大于AC2000V |
绝缘性能 | 外壳与端子之间大于100ΜΩ | |
抗震性 | 10～55～10Hz 2g 1min | |
抗干扰 | 符合GB/T17626.8-1998标准 | |
环境温湿度测量 | 温度测量范围 | 0℃～+70℃，±1℃ |
湿度测量范围 | 0～99%RH，±5%RH | |
光纤测温 | 温度测量范围 | -40℃～+200℃，±1℃ |
光纤传感器数量 | 12只 | |
通讯方式 | 通讯接口 | RS485接口、以太网口 |
通讯协议 | Modbus协议 | |
波特率 | 1200bps,2400 bps,4800 bps,9600 bps | |
数据格式 | 8个数据位、1个停止位、无校验 | |
数据保存时间 | 响应时间 | ≤4s |
保存时间 | ≥10年 | |
安装方式 | 嵌入式安装 | |

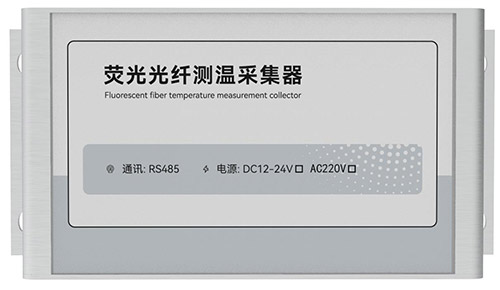

3.2、荧光光纤测温采集器
功能参数 | 技术参数 | |
通讯参数 | 本地通讯 | RS485接口，通讯距离不过1.2KM |
整机功耗 | ≤5VA | |
工作温度 | -10～70℃ | |
工作湿度 | ≤90%RH,不结露，无腐蚀 | |
光纤通道 | 1-12路可任意选择 | |
防护等级 | IP20 | |
绝缘电阻 | ≥100MΩ(温度在10~30℃,相对湿度小于80%) | |
安装方式 | 壁挂式安装 | |
工作电压 | AC85-265V/DC110-370V | |
3.3、荧光光纤测温传感器
测温精度 | ±1℃ |
探头直径 | 2.3mm |
采样频率 | 2Hz |
分辨率 | 0.1℃ |
光纤接口 | ST |
光纤长度 | 1.2米 |
测温范围 | -40℃～﹢200℃ |
光纤探头延长线 | 4米（默认）6米、8米（选配） |
